蒸汽发生器/蒸汽锅炉百科:汽水分离方法之一的旋风分离器

  • 发布时间:2022-08-10
  • 发布者: zonghai
  • 来源: 本站 燃气蒸汽发生器/真空热水锅炉
  • 阅读量:76

河北纵海新能源2022年8月10日讯,主营超低氮环保燃气蒸汽发生器燃气真空热水锅炉。大西超低氮环保燃气蒸汽发生器设备产蒸汽足,蒸汽干度高,谈到蒸汽干度,今天小编整理了有关传统蒸汽锅炉的蒸汽汽水分离方法之一:旋风分离器。

旋风分离器


旋风分离器是应用最为普遍的一种分离装置,广泛用于对蒸汽品质要求较高的工业蒸汽锅炉,旋风分离器分为锅内旋风分离器和锅外旋风分离器,前者还可以分为立式、卧式和涡轮式旋风分离器。

蒸汽发生器

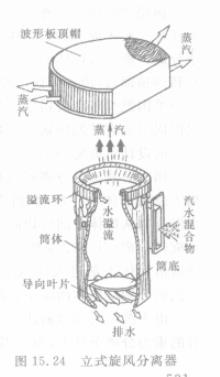

锅炉内立式旋风分离器由筒体、筒底和顶帽三部分组成,筒体又有柱形筒体和锥形筒体2种,我国应用最多的是柱形筒体,汽水混合物沿切线方向进入筒体产生旋转,在离心力作用下分离,水贴筒壁旋转流下,含有少量水滴的汽流则改变方向由汽空间上升,在惯性力和重力作用下进一步分离,最后,汽流通过旋风筒上不的波形板顶帽时又靠水膜分离,进一步降低其湿度,前述4种分离原理均在旋风分离器中得以体现。


为防止上升汽流撕破并重新卷吸携带筒壁上的液膜,在筒的顶部装有溢流环,使铁壁液膜能完整的溢出筒体,波形板顶猫阻力很大,其有均匀蒸汽负荷的作用,桶内水面呈上凹抛物面,为防止向下排水时将蒸汽从筒底中间带出,筒底中部装设四周留有环形通道的圆形底板将水导出,通道内装有倾角与水流旋转方向相同的导向叶片,使疏水平稳的流入锅筒水容积中,旋风废气的进口管中线应在锅筒最高水位之上,防止进口管被水淹没,其底部应没入正常水位200mm以下,形成水封以防止蒸汽从筒底穿出,旋风筒内的旋转汽流可能引起排水旋转,致使锅筒水位偏斜,可采用右旋和左旋交错排列的方式消除排水选择,保持水位平稳,通常在筒底下部装有单独或公用的托盘,以防止筒底排水携带的蒸汽进入下降管。
